● 優(yōu)異的滲透深度;

● 只需較少的涂覆量即可達(dá)到優(yōu)異的保護(hù)效果;

● 保持混凝土自然外觀;

● 大幅降低混凝土毛細(xì)孔吸水率;

● 大幅降低氯離子侵蝕、凍融破壞、鋼筋腐蝕及霉菌滋生;

● 優(yōu)良的耐化學(xué)性、耐候性、耐磨性、耐沾污性、自潔功效;

● 保持混凝土的透氣性。

廣泛應(yīng)用于各類鋼筋混凝土結(jié)構(gòu)中，如海港碼頭、跨海大橋、高架橋梁、公路橋梁、沿海鐵路橋梁、隧道、機(jī)場跑道、熱電、核電廠等混凝土結(jié)構(gòu)保護(hù),尤其是用于受到海水腐蝕、鹽霧腐蝕、融雪劑腐蝕和凍融破壞的各種混凝土結(jié)構(gòu)保護(hù)。

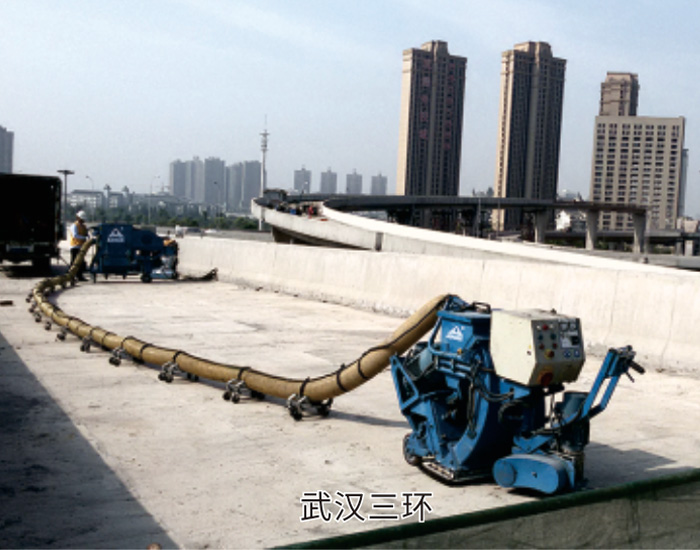

● 施工前先修補(bǔ)好混凝土建構(gòu)缺陷,用鋼絲刷、壓縮空氣和淡水沖洗,將表面浮沉、污水、油污和其它污染物清除干凈，并保持表面干燥3天以上;

● 大面積使用浸漬硅烷施工前,首先要進(jìn)行噴除試驗,試驗區(qū)面劑應(yīng)為1-5平方米，然后按照規(guī)定的方法對試驗區(qū)進(jìn)行鉆芯取樣和檢測，當(dāng)檢測結(jié)果符合判定標(biāo)準(zhǔn)時,才能在結(jié)構(gòu).上大面積噴除異J烯三乙氧基硅烷浸漬劑;

● 大面積施工建議使用無氣噴涂設(shè)備,施工效果高,可以減少原材料的損耗;小面積施工可使用刷子或刮刀;施工時如突然下雨，立即停止施工,并仔細(xì)蓋好已施工構(gòu)件，防止因淋雨造成硅烷活性成分在固化前流失，影響施工效果;

● 可用密封噴槍、滾筒或刷子等進(jìn)行施工。如使用刷子或滾筒施工，應(yīng)當(dāng)重復(fù)涂抹，直到表面潤濕;如使用密封噴槍，噴涂設(shè)備應(yīng)為不斷循環(huán)的泵送系統(tǒng),噴嘴壓強(qiáng)60- 70kPa,水不得進(jìn)入該系統(tǒng)的任何部分;

● 當(dāng)混凝土采用脫模劑或養(yǎng)護(hù)劑時，應(yīng)按有關(guān)規(guī)定，通過噴涂試驗確定脫模劑或養(yǎng)護(hù)劑對硅烷浸漬的影響，否則，在硅烷浸漬前，應(yīng)充分清除;

● 最好在面干的混凝土表面施工，在水位變動區(qū)施工時，應(yīng)在水落到最低潮.位，混凝土表面看不到水時施工，并能保證有3- 6小時的干燥期使得硅烷被混凝土吸收,下雨或有強(qiáng)風(fēng)或強(qiáng)烈陽光直射時不得施工;

● 施工應(yīng)連續(xù)實施，一次施工或分兩次施工，用量為0.3kg/m2 ,兩次施工之間的間隔時間至少為6h;

● 硅烷液體浸漬劑的吸收過程會持續(xù)幾個小時，吸收速度取決于環(huán)境條件,例如空氣的相對濕度、混凝土配合比、混凝土含水率、被處理表面的暴露程度、陽光和風(fēng)速等等,混凝土表面可能會暫時變黑,幾天后才能恢復(fù)原有外觀。

● 纖維增強(qiáng)層和防水涂料應(yīng)同步施工。

● 施工前應(yīng)將鬃刷、毛刷充分浸潤,使其柔軟涂刷流暢。

● 氣溫低于0°C以下或高于35°C不得施工(應(yīng)避免高溫施工)

● 貯運溫度5°C- -35°C為宜。

● 應(yīng)選擇6小時內(nèi)無雨雪、大風(fēng)天氣施工。

● 防水層必須經(jīng)實干以后，方可進(jìn)行瀝青砼鋪裝施工,涂膜未干燥前嚴(yán)禁行人或車輛通過。
